Проект № Y-124-1P
проект
Y-124-1P
| Общая площадь | 124 м2 |
| Площадь застройки | 100.50 м2 |
| Габариты | 8.1 x 9.56 м |
| Высота в коньке | 8800 м |
| Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
| Спальни и жилые комнаты, кроме гостиных | 4 шт |
| С/у, ванны | 2 шт |
РЕЙТИНГ
★★★★★★★★★★ (4 оценки):
★★★★★
★★★★★
| Внешний вид: |
★★★★★ ★★★★★ |
| Планировки: |
★★★★★ ★★★★★ |
ОБЗОРЫ ПО ПРОЕКТУ:
По данному проекту обзоров нет
Архив обзоровАКЦИИ НА ЭТОТ ПРОЕКТ:
На этот проект предусмотрена бесплатная доставка (только на территории РФ).
ПЛАНЫ ДОМА

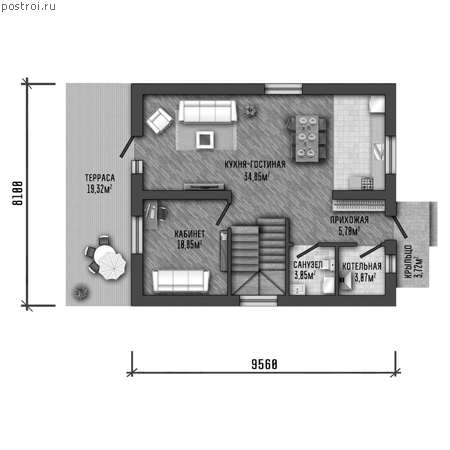

1-й этаж, высота 2.95 м

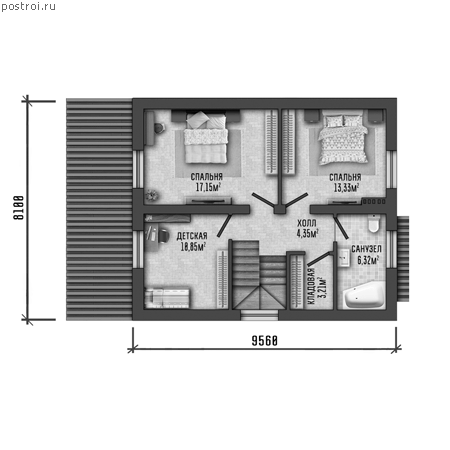

2-й этаж, высота 1.85-3.00 м
ФАСАДЫ ДОМА
Вид спереди
Вид слева
Вид справа
Вид сзади
Категории проекта:
проекты домов из пеноблоков, пенобетона, блоков газобетона, теплой керамики., проекты двухэтажных домов, проекты узких домов, проекты домов 8 на 10 метров, проекты загородных домов и коттеджей, проекты домов с террасой, проекты небольших домов, проекты каменных домов, проекты домов с четырьмя спальнями, проекты домов с котельной, проекты домов со спальней на первом этаже, проекты домов с 2 санузлами, проекты домов с двускатной крышей
МАТЕРИАЛЫ ДЛЯ СТРОИТЕЛЬСТВА ДОМА:
Фундамент - монолитная ж/б плита
Наружные стены - газобетон
Перекрытия - монолитные ж/б
Тип кровли - мансардная
Покрытие кровли - гибкая черепица
Наружная отделка - штукатурка, планкен
Наружная отделка цоколя - керамогранит ( керамогранитная плитка)
Внутренние несущие стены - газобетон
Перегородки - газобетон
Лестница - монолитный ж/б
Наружные стены - газобетон
Перекрытия - монолитные ж/б
Тип кровли - мансардная
Покрытие кровли - гибкая черепица
Наружная отделка - штукатурка, планкен
Наружная отделка цоколя - керамогранит ( керамогранитная плитка)
Внутренние несущие стены - газобетон
Перегородки - газобетон
Лестница - монолитный ж/б
РАСХОД ОСНОВНЫХ МАТЕРИАЛОВ:
| Материал: | Кол: | Ед.изм: | Коммент: |
|---|---|---|---|
| Площадь кровли | 132 | м2 | |
| Газобетон | 58.62 | м3 | для наружных стен 400 мм |
| Газобетон | 5.68 | м3 | для перегородок |
| Газобетон | 10.76 | м3 | для внутренних стен |
| Песок | 71.8 | м3 | |
| Бетон | 25.52 | м3 | В 25 W4 F 100 фундамент |
| Бетон | 12.6 | м3 | В 25 перекрытие |
| Отмостка | 57.4 | м2 | |
| Древесина | 5.53 | м3 | стропильная система |
ВАРИАНТЫ ПРОЕКТА И ПОХОЖИЕ
СТОИМОСТЬ ПРОЕКТА
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 21.12.2024.
| Комплек |
Цена (руб): |
|---|---|
| Архитектурно-строительные чертежи Y-124-1P | 36 100 |
| Доп. комплект чертежей без лицензии (копия для строителей) Y-124-1P | 2 000 |
| Паспорт проекта Y-124-1P | 2 000 |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
ФОРУМ И ОТЗЫВЫ ПО ПРОЕКТУ № Y-124-1P
Для добавления комментария пожалуйста зарегистрируйтесь или войдите в систему.
sasha
размеры лестницы ,подскажите, пожалуйста. можно увидеть высоты этажей, по расходу много всего надо?
Достоинствакомпактный
Недостаткине вижу
Эллада
Добрый день! Расход материалов добавлен. Размер лестничного проема 2000 х 2520 мм.
Grigori4
Скажите пожалуйста что входит в проект? И хотелось уточнить размер дома 8,1*9,56 указан по краям наружных стен? Входят ли в проект узлы соединения лестничного марша с монолитным перекрытием, и перекрытие со стенами? Спасибо.
Эллада
Добрый день! Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Габаритные размеры указаны по наружным стенам. В проекте присутствуют все конструктивные узлы.
