Общая площадь | 101.4 м2 |
Площадь застройки | 79.2 м2 |
Габариты | 7.8 x 7.2 м |
Жилые комнаты 1 этажа, кроме гостиных | 1 шт |
Спальни и жилые комнаты, кроме гостиных | 3 шт |
С/у, ванны | 2 шт |
Внешний вид: |
★★★★★ ★★★★★ |
Планировки: |
★★★★★ ★★★★★ |
По данному проекту обзоров нет

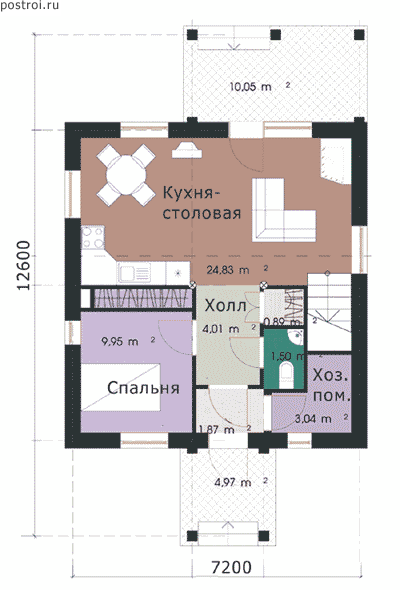

Архив обзоров1-й этаж

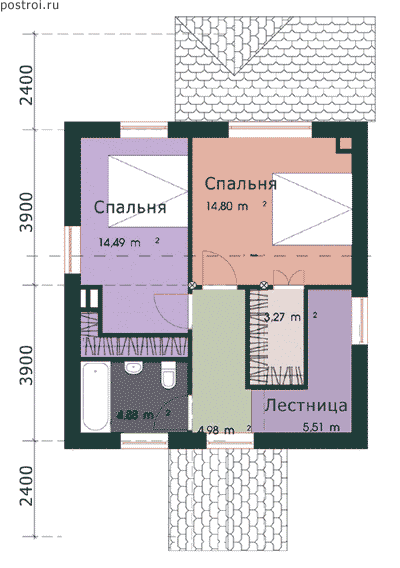

2-й этаж
Вид спереди
Вид слева
Вид справа
Вид сзади
Цены на проекты, услуги и все прочие товары приведенные ниже актуальны на 08.09.2024.
Комплек |
Цена (руб): | Цена со скидкой 10%: |
---|---|---|
Архитектурно-строительные чертежи R-101-1P | 42 000 | 37 800 |
Доп. комплект чертежей без лицензии (копия для строителей) R-101-1P | 4 200 | 3 780 |
Дополни |
Цена (руб): | |
Строительство, материалы, консультация, смета | - |
Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
Андрей
Добрый день. Подскажите высоту помещений 1 и 2ого этажа. Возможно-ли по СНиП в техническом помещении данного дома установить газовый котел.
ДостоинстваНравятся планировочные решения
НедостаткиНе нравится дизайнерское решение внешнего вида
Эллада
Уважаемый Андрей, Высота этажей - 2.85 и 2.5 м. К сожалению, к данному проекту комплектация документов инженерного раздела не предусмотрена. Вы можете заказать проектирование инженерных сетей в специализированных организациях, либо возможно решить этот вопрос непосредственно на стадии строительства, опытные специалисты будут компетентны в данном вопросе. Вид топлива для индивидуального отопительного котла Вы выбираете самостоятельно. К размещению газового котла предъявляются довольно жесткие требования. Предварительно Вам обязательно нужно согласовать этот вопрос с газовой службой, которая будет принимать в эксплуатацию. Газовый котёл располагается в топочной, либо на кухне - в случае, если дом малой площади. Если котёл располагается в топочной, то она должна быть объёмом не менее 15 куб. м. плюс 0,2 куб. м. на 1 кВт мощности теплового агрегата для отопления, в данном случае, хозяйственное помещение не отвечает этому требованию. Нормы допускают размещение тепловых агрегатов на кухне при мощности теплового агрегата для отопления до 60 кВт включительно. Помещение кухни отвечает требованиям для размещения газового котла по высоте помещения, наличию окна, естественной вентиляции, вытяжки. Но в случае с совмещенной кухней-гостиной вопрос скользкий. Как возможный вариант, в случае возникновения противоречий - можно поставить перегородку с учетом требований к стенам в помещениях такого рода или использовать другой вид топлива, с менее жесткими требованиями.
Андрей
Подскажите, пожалуйста, как организованы несущие конструкции внутри дома, по плану не понятно.
Эллада
если Вы имеете в виду внутренние несущие стены, то их нет, это дом со свободной планировкой, т.к. перегородки Вы можете двигать на свое усмотрение.
Андрей
В разделе "материалы" указано, что перекрытиями являются деревянные балки, т.е. получается они опираются только на внешние стены при длине более 7м?
Эллада
по центру проходит еще одна несущая балка, на которую и опираются перекрытия, т.е. длина балок перекрытия по проекту 3900 мм и располагаются они вертикально относительно изображения плана на сайте.
